BSHQ-1桥式称重传感器


◆ 可选量程:0→ 1~30T ◆ 平板式双剪切梁结构设计,精度高达0.02% ◆ 过载能力强,受力状态稳定,横向干扰小 ◆ 可定制200℃中温传感器 ◆ 防护等级为IP67,具有防水、防潮功能,可用于易腐蚀的环境。 ◆结构紧凑,易于安装,应用广泛,包括测试和称重系统。 ◆可单独使用,可几套装置一起使用,可配显示仪表或变送器,转化为你需要的输出信号。 ◆适用于车载专用秤、天车秤及车辆轮、轴力的测量

价格:
技术参数Technical Parameter
额定量程RatedLoad0→ 1/3/5/10/15/20/25/30T
输出灵敏度Reted Ourtput1~2.0mv
非线性 Non-Linearity0.02%FS
滞后 Hysteresis0.02%FS
重复性 Repeatability0.02%FS
蠕变 Creep(30min)0.02%FS
零点输出 Zero Balance0.02%FS
零点温度系数 Tempeature Dffect On Zero0.02%FS
额定输出温度系数Tempeature Dffect On Output0.02%FS
输入阻抗 Input Impedance380±10Ω或750±10Ω
输出阻抗 Output Impedance350±3Ω或700±5Ω
绝缘阻抗 Insulation≥ 5000MΩ
激励电压 Excitation Votage5~15VDC
工作温度 Tempetature Range-35~+85℃
安全超载 Aafe Overload150%F.S
传感器接线方式Sensor Mod of Connection输入input: 红Red(+)   黑Black(-)
输出output:绿Green(+) 白White(-)
材质M aterial合金钢或不锈钢Alloy Steel or Stainless Steel

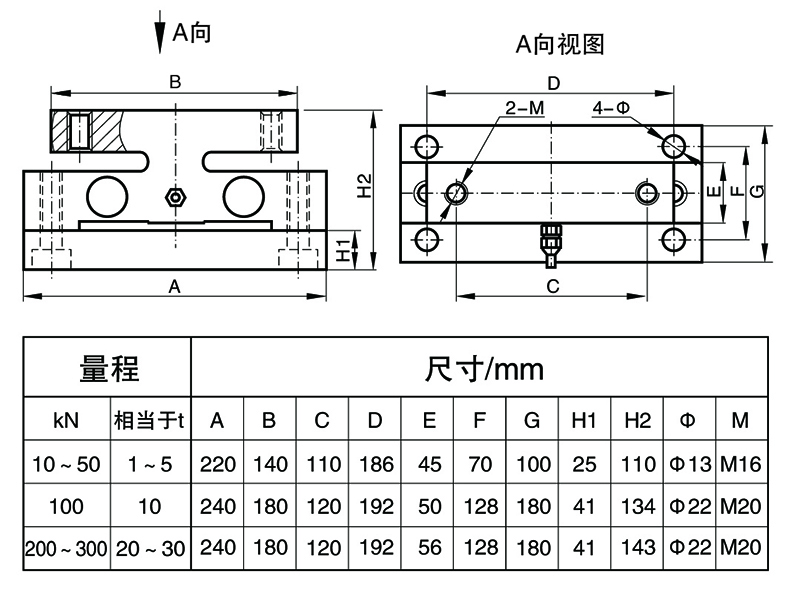

 外形尺寸





接线方式
